Memória principal sempre vai ter capacidade de endereçamento que as Cache. O mapeamento é uma função que mapeia blocos de memória em blocos de memória cache.
Direto
Um bloco na memória só pode ser armazenado em uma linha de cache.
Forma mais simples de implementar:
Tag: bits de alta ordem que indicam o endereço do bloco de memória
valid: indica se o dado armazenado é válido ou não

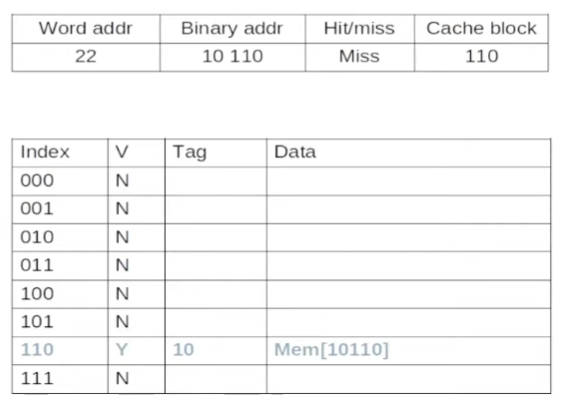

Exemplo:
Miss: não há nada armazenado na cache
Endereço em binário do item a ser buscado na memória é 10110
Nossa cache tem 3 bits de endereçamento, tendo 8 linhas
O mod são os bits de baixa ordem, portanto 110, endereço na cache onde o dado é inserido
Tag é igual a 10, sendo os bits de alta ordem que complementam o endereço onde o dado está armazenado fora da cache
Data armazena o valor vindo da memória
Totalmente associativo
Um dado da memória principal pode ser mapeado em qualquer linha da cache. Todas as entradas devem ser pesquisadas de uma vez só, bastante caro.
Associativo em conjunto
Cada bloco da memória principal pode ser mapeado para um conjunto determinado (sets) de linhas de cache. Apenas pesquisa nas possíveis posições onde a variável pode ser armazenada. Mais barato que o totalmente associativo.
